郑州固废回收零排放技术工艺案例分析
发布时间:2018-07-12 点击量:

  一、用户现场资料及需求

  物料类型:生活垃圾焚烧回收

  1、跳汰机处理后的物料中固体颗粒物回收干排,水量小于40m3/h

  2、滚筒筛筛下物处理,筛下物料粒径<5mm,水量40m3/h

  3、回收干排后尾水处理,水量40m3/h,尾水含固量约7%


  二、推荐主要设备

  1、固体颗粒洗选、回收、干排设备

  (1)细砂回收机

  (2)洗砂回收一体机

  2、尾水处理零排放设备

  (1)三氢净化体

  (2)厢式压滤机

  (3)清水储蓄罐


  三、实施方案

  本方案对垃圾焚烧生产过程中工序固体颗粒回收,及尾水净化处理,实施方案如下:

  第一步:利用细砂回收机,实现跳汰机处理后尾料的颗粒物回收。

  第二步:利用洗砂回收一体机,实现滚筒筛分后筛下物料的洗净与回收。

  第三步:利用三氢净化体,实现上述细砂回收机、洗砂回收一体机作业后的尾水净化、泥水分离。

  第四步:利用厢式压滤机,将三氢净化体浓密后的污泥压成泥饼,实现干堆。

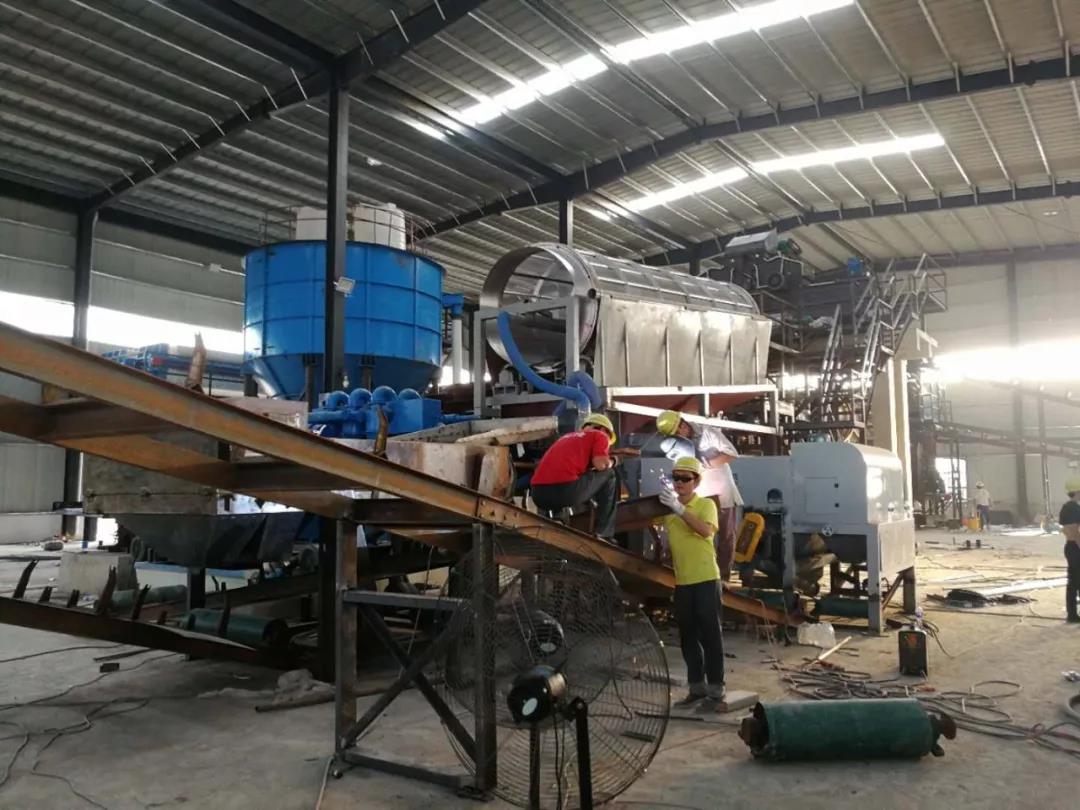

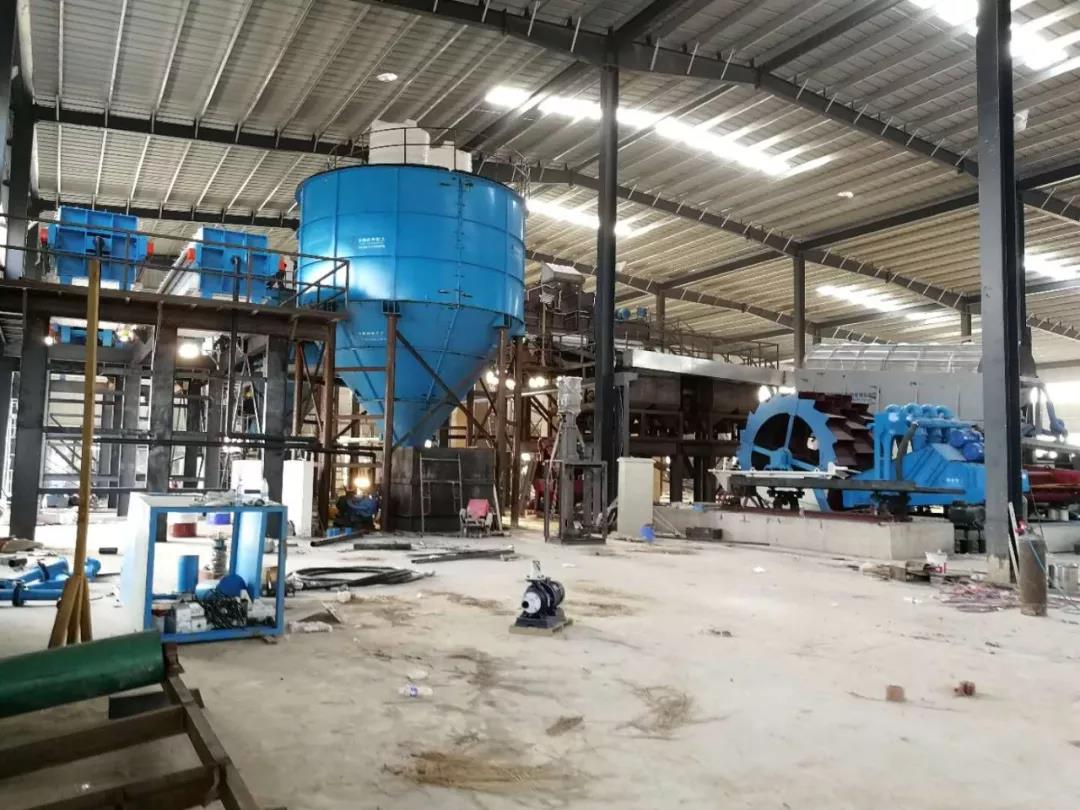

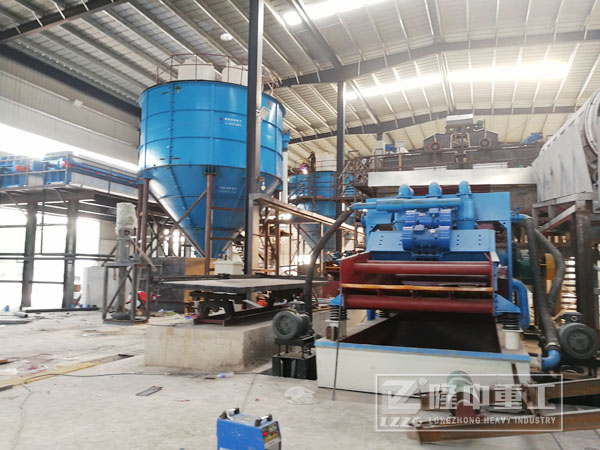

零排放安装现场

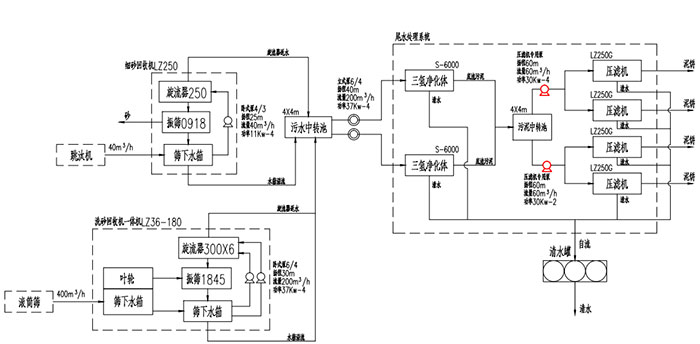

  本方案处理水量400m3/h(细砂回收机处理水量约400m3/h),工艺流程如下:

  跳汰机处理后料浆自流进入细砂回收机(LZ250)下部水箱,再经细砂回收机内部配置渣浆泵(4/3)抽取进入分离器(FX250),分离器底流进入振筛筛板上,产出成品细砂(固体颗粒)。分离器返水进入返水箱,并自流进入污水中转水池(4X4m地下),污水中转水污中的废水由立式泵(6/4)抽取进入三氢净化体(S-6000)。


  滚筒筛筛分后的筛下物料,自流进入洗砂回收一体机(LZ36-180)叶轮水箱,经洗砂回收一体机处理后的物料颗粒由出料口排出,经由皮带机运送到料堆,旋流器溢流尾水自流进入污水中转水池(4X4m地下),污水中转水池中的废水由立式泵(6/4)抽取进入三氢净化体(S-6000)。

  经三氢净化体浓密后的泥浆自流进入泥浆中转池,再由压滤机专用泵抽取,打入厢式压滤机,经压滤机压滤成泥饼排出。同时三氢净化体溢流清水,与压滤机压滤出的清水回流到清水中转池,从而实现细砂回收增效、固废干排处理及水资源的回收再利用。


  四、此方案预期达到的目标

  1、实现物料中固体颗粒回收脱水:-200目以上固体颗粒回收率达80~90%,脱水后物料的含水率达到16~20%。

  2、实现尾水的净化回用:净化后的尾水悬浮物(SS)低于300mg/L(特殊物料除外),高于GB8978《污水综合排放标准》中有关矿山行业尾水排放的三级排放标准。清水回用率大于90%,符合国家关于工业采矿、选矿等有关水资源重复利用标准。

  3、实现固体废弃物的干堆干排:压滤过的泥饼含水率小于60~75%,达到国家关于固体废弃物干堆干排或混合填埋标准。
